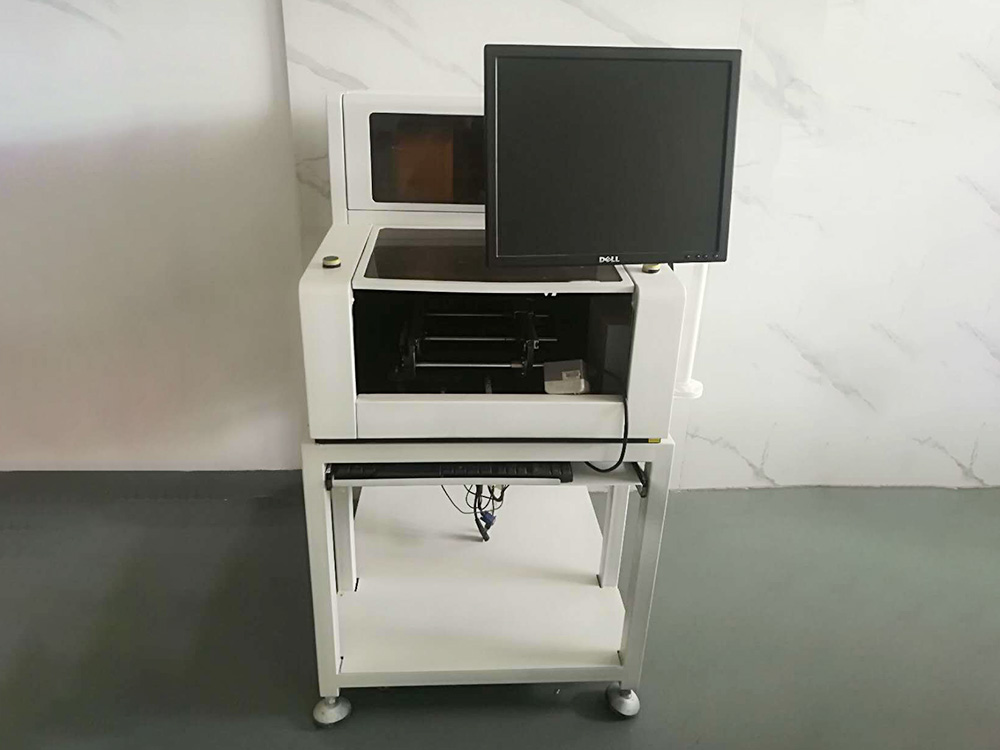

參數規格 MD-1000  適用制程 適用于回流爐或波峰焊爐后(有鉛/無鉛皆可)  檢查項目 缺件、多件、錫球、偏移、側立、碑立、反貼、極反、錯件、壞件、橋連、虛焊、錯誤標識、無焊錫、少焊錫、多焊錫、元件浮起、IC引腳浮起、IC引腳彎曲、OCR(文字識別)等

視覺系統 工業相機:2M像素彩色數字相機

照明系統

 高輝度光源:(紅)(綠)(藍)三色光源照明

分辨率:10um.15um.18μm

 FOV尺寸:29*22m(分辨率:18μm).

取像與運算時間:4-5F0V/sec250ms/FOV

運動系統

X/Y軸驅動系統:交流伺服驅動系統

 x/Y軸編碼器分陰率:0.3μm

機械運動機構:精密級滾珠絲杠、滑軌 機械定位精度:士5μm

 運動速度:0-80m/sec

運輸軌道

適用基板尺寸:50*50^330*250m

適用基板厚度:0.4~3mm

可適應基板彎曲度:+/-2m

適用基板.上下凈高:上方:30mm下方:40m

外形尺寸:寬:6255mm長:840mm高:580m

 設備重量:140kg

電源規格:單相交流220伏±10%,50/60H2.負載功耗0.8KVA

氣壓要求

環境溫度 5~40C

相對濕度 25%~80%無凝霜

通訊方式 標準千兆以太網接口  選項 條形碼識別，離線編程軟件、SPC數據服務器
