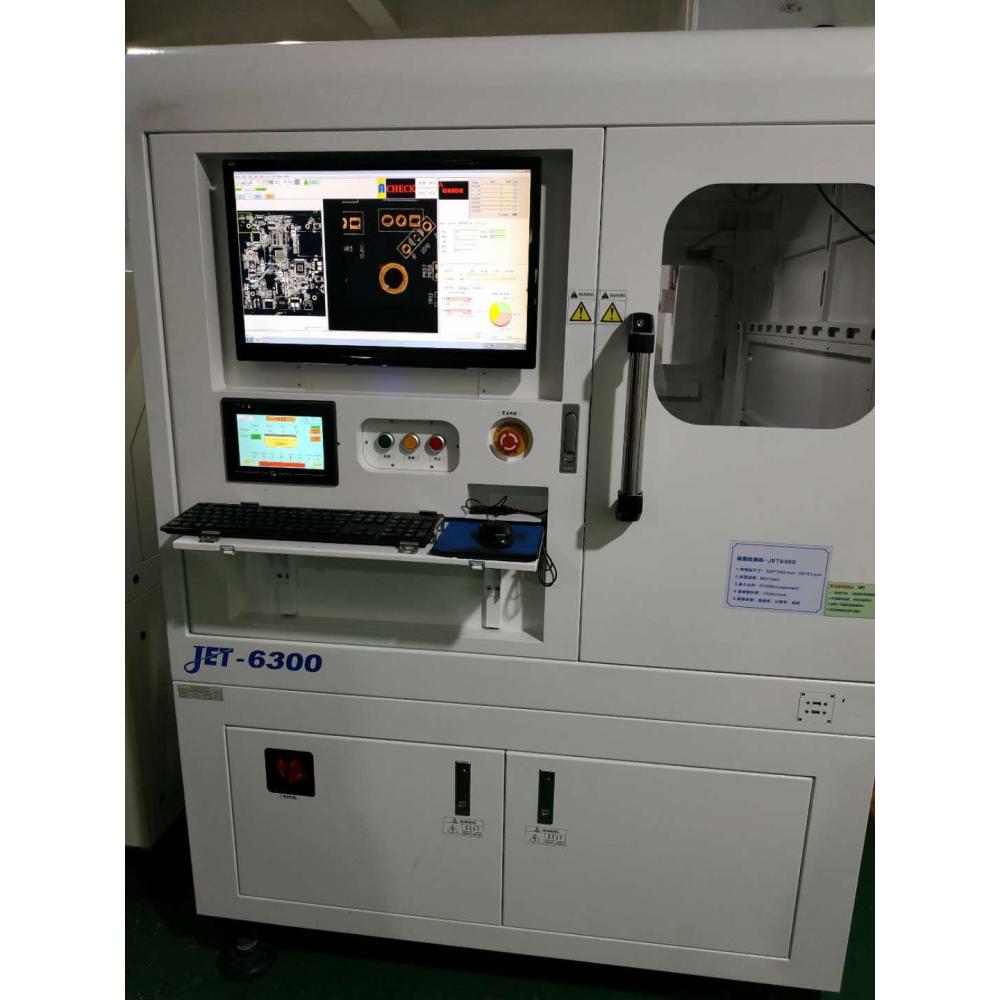

捷智科技所研發的6300 3D 錫膏檢測機,採用雙邊投光的光源設計,高效率的且無陰影產生。使用解析度為10um的3D全彩相機,可清楚辨識錫膏的體積與高度,且全彩相機更可以濾除不同板材的底色,讓板材底色與銅箔間的色差清楚呈現,搭配高精度的線性馬達傳動.移動精度可達1um.在高解析度與高精度的結合下檢測速度可達到業界高的80c㎡/s, 機臺搭配軟體由快速且直觀的操作介面提供簡易的程式編程、自動板彎補償與簡易操作的介面，為您的生產線帶來好的品質控制。


系統規格
相機 ：4 MP 攝影機
光學解析度： 10 μm
照明光源 ：雙邊投光LED照明條紋光
檢測速度： 10 µm 解析度下，速度高達80 cm2/sec

檢測能力
高度重現性 ：0.34 μm
 0.34μm < 1 % for Target (<< 10 % for Solder Paste)
面積重現性 < 1 % for Target

電路板可測尺寸：
JET6300D 50 x 50 – 500 x 540 mm

設備型號：JET6300D

生產地：中國臺灣

設備類型：SPI

額定電壓：AC200-240V

電流：20A

額定頻率：50/60Hz

相位：1Φ

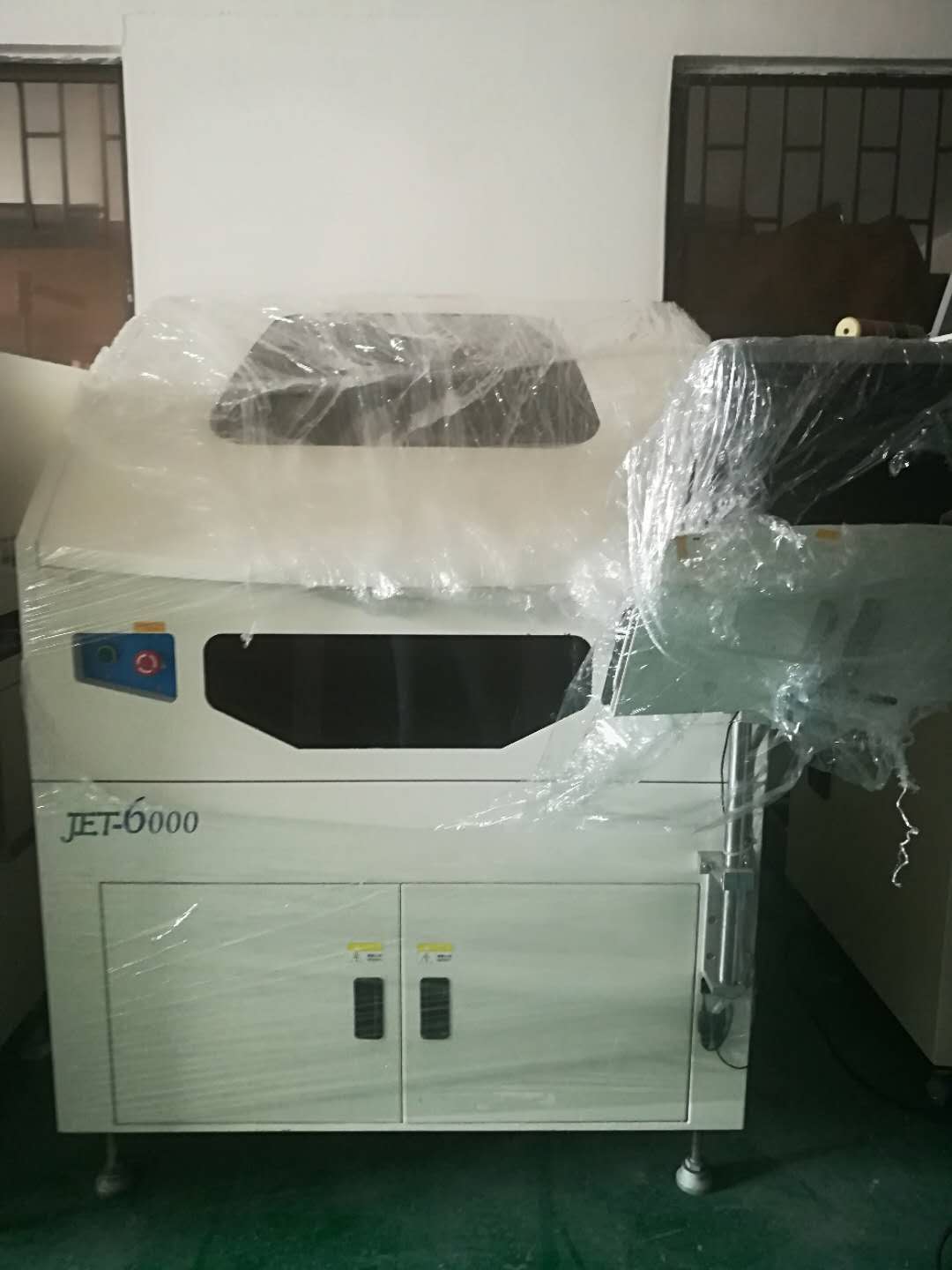

JET6000
銷售租賃捷智JET6000
JET-6000電路板錫膏印刷檢測機。SPC 報表以數據及圖表分析檢測結果，使得印刷過程的錫膏檢測資訊，都能夠充份的掌握。
特別采用了高性能RGB缐型（Tri-linear）CCD，結合三相位移取像技術，
以152mm/sec缐掃描速度，42mm的有效掃描寬度，快速且**地檢測電路板錫膏的印刷。
**的三維演算模式，對于高密度之錫膏印刷檢測，更具有高度的可靠性。
