SIGMA X Blue/Orange 在線全自動3D SPI 錫膏測厚儀
型號：SIGMA X
韓國
產品特點
■硬件更小更精致、檢測速度更快、檢測精準度更高
■基板傳輸序列最優化的實現可縮減頻率
■設備內部空間最優化使用
■運用線型的掃描方式實現了無振動、 無噪音
■各軸承部件的輕量化實現,明顯減少了所有發動部分的磨損,可保證設備壽命的永久性
■減少作業時間

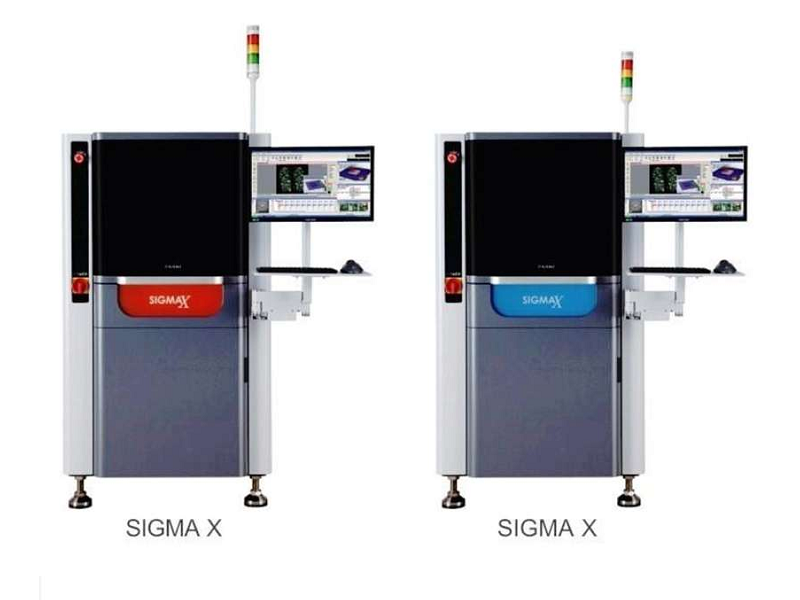

SIGMA X Blue/Orange 銷售租賃/回收
技術參數：
|
Model |
SIGMA X Standard |
|
SIGMAX Orange |
|
|
RSC VII 3D Sensor Camera(RSC VII 傳感器相機） |
|
|
Measuring Principle（測量原理） |
Shadow Free Dual Laser Optical Triangulation(無陰影雙激光光學三角測量) |
|
Camera System（攝像系統） |
High Free Dual Rate C-MOS Sensor(4 Mega Pixels)(高雙率C-MOS傳感器(4百萬像素) |
|
Scan Speed(sq.cm/sec)（掃描速度） |
100 |
|
X-Y Resolution(µm)（X-Y分辨率） |
10×10µm |
|
Lateral Length(mm)（橫向長度） |
32mm |
|
Height Resolution(µm)（高分辨率） |
0.1µm |
|
Paste Type Supported(Paste類型支持） |
All (Pb or Pb Free) 全部（鉛或無鉛） |
|
Board Type Supported(板式支持） |
All Colors and All Pads (所有顏色和所有墊子) |
|
X-Y-Z Robot |
Sensor Head Move in X-Y-Z Axis(在X-Y-Z軸傳感器頭移動) |
|
Performance（性能） |
|
|
Height Repeat ability（高可重復性） |
3 Sigma<1mm,on a certification target(在認證目標上) |
|
Area Repeatability(區域可重復性） |
3 Sigma<1%,on a certification target(在認證目標上) |
|
Volume Repeatability(體積可重復性） |
3 Sigma<1%,on a certification target(在認證目標上) |
|
Height Accuracy(高度精確性） |
2µm,on a certification target(在認證目標上) |
|
Gage R&R(厚度） |
<10% |
|
Measurement(測量） |
|
|
Inspection Type(檢測類型） |
Height,area,volume,offset,shape,balance,warpage,shrink(高度，面積，體積，偏移量，形狀，平衡，翹曲，收縮) |
|
PCB Warpage（PCB翹曲) |
+5mm（2%） |
|
Min.Paste Size(µm)(最小Paste尺寸） |
100×100 |
|
Max.Paste Size(µm）（最大Paste尺寸） |
20×20 |
|
Min.Paste Pitch(µm)（最小Paste間距） |
80 |
|
Max.Paste Height(mm）（最Paste小高度） |
1000 |
|
Board Dimension（板尺寸） |
|
|
Minimum Size(mm)（最小尺寸） |
50×50 |
|
Maximum Size(mm)（最大尺寸） |
480×350(3 Stage Conveyor Option:350×350)(三級輸送機選擇:350×350) |
|
Board Thickness（板厚） |
0.4-5 |
|
Maximum Board Weight(kg)（最大板重） |
2kg |
|
TOP/Bottom Edge Clearance（頂部/底部邊緣間隙） |
2.5/3.0 |
|
Underside Clearance(底面間隙） |
30 |
|
System Dimension（系統尺寸） |
|
|
Dimension(W×D×H)（尺寸） |
Standard:850×1205×1510(3 Stage Conveyor Option:1210×1205×1510(標準:850×1205×1510(三級輸送機選擇:1210×1205×1510 |
|
Weight(kg)（重量） |
800kg |
|
Conveyor Height(mm)（輸送高度） |
860-980 |
|
Conveyor Speed Range（輸送機速度范圍） |
300-1000mm/sec |
|
Flow Direction（流向） |
L to R,R to L Factory Setting（L到R，R到L工廠設置） |
|
Conveyor Width Adjusting（輸送機寬度調整） |
Auto Adjustable（自動調整） |
|
Computer&Console（電腦&控制臺） |
|
|
CPU(中央處理器) |
i5 4570,RAM 16GB |
|
Operating System(操作系統） |
MS-Windows 7 64 bit |
|
Display（展示） |
20”LCD |
|
Enclosure（外殼） |
Conforms to CE regulations(符合CE規定) |
|
Supplies（供應） |
AC 220V,5Kgf/sq.cm |
|
Software System(軟件系統） |
|
|
Inspection Program（檢查程序） |
SPI works Pro |
|
Offline Teaching（線下教學） |
EPM - SPI |
|
SPC&Process Monitoring（程序監控） |
SPC works Pro |
|
Remce Machine Control(REMCE機器控制) |
RMC works |
|
Defect Analyzer(缺陷分析） |
Analyzer Pro |
|
System Diagnosis(系統診斷） |
SPI manager |
|
Options(選擇） |
|
|
Ultra Sonic Sensor超音速傳感器 |
PCB Detect by Ultrasonic Sensor(超聲波傳感器檢測PCB） |
|
Fixed Barcode System(固定條碼系統) |
Top/Bottom Side Recognition(Input,Output Conveyor 150mm Extension)/1D or 1D+2D (頂部/底部識別(輸入，輸出輸送機150 mm延伸)/1D或1D+2D) |
|
Sensor Embeded Barcode System(傳感器嵌入式條碼系統) |
Topside Recognition(1D+2D) 頂部的識別（1D+2D） |
|
Back Up Plate(支撐板) |
Back Up Plate/Back Up Pin(Bottom Clearance 25mm)（支撐板/支撐引腳（底部間隙25mm）） |
|
USP(United States Patent 美國專利) |
PC Power Save(7-8min)(PC電源節?。?-8min） |
|
HDD RAID System(硬盤的RAID系統) |
HDD Mirroring System(HDD鏡像系統) |
